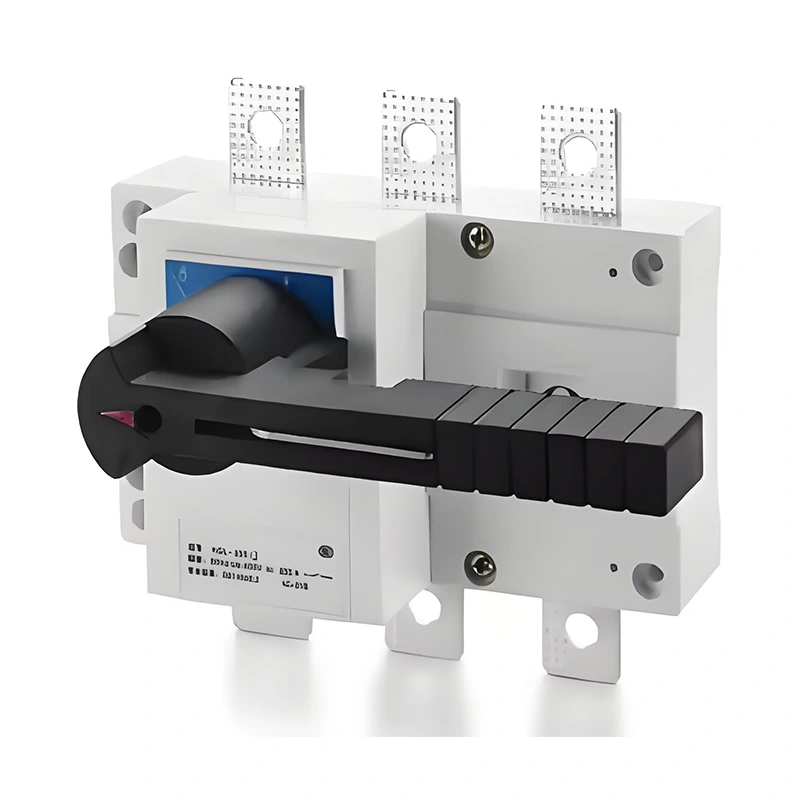

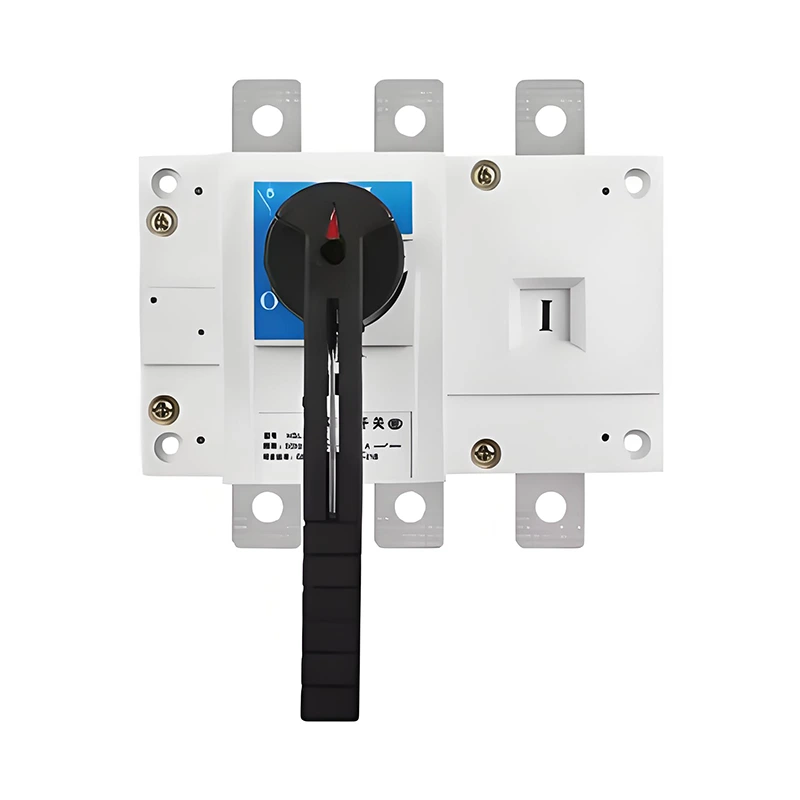

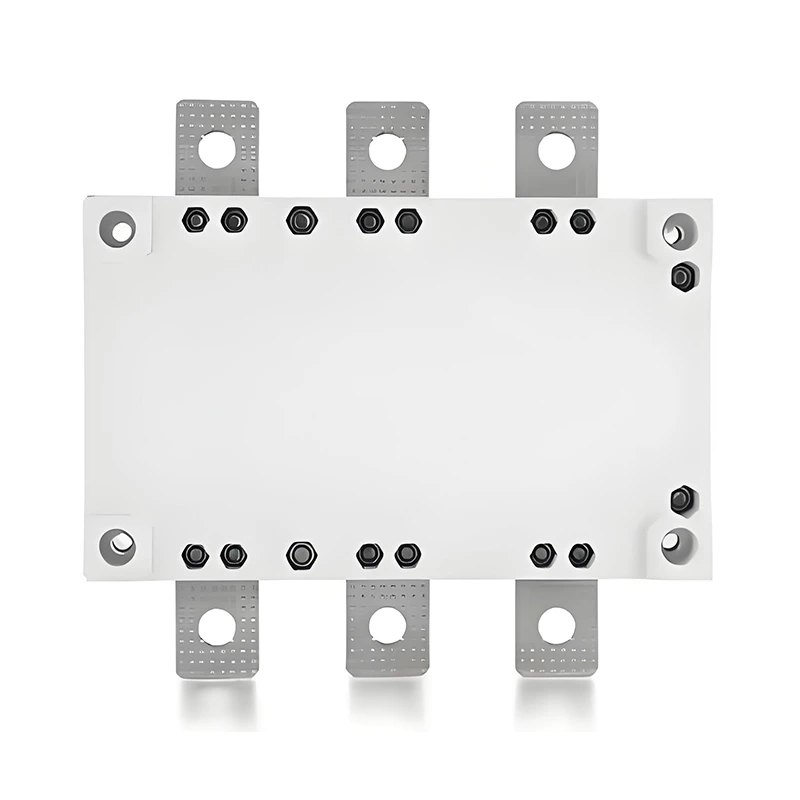

HGLシリーズロード分離スイッチ

卸売HGLシリーズのロード分離スイッチへようこそ。顧客からのすべてのリクエストは24時間以内に返信されます。 Sehnaider Electricはプロのメーカーです。HGLシリーズロード分離スイッチを提供したいと思います。最高のアフターセールサービスとタイムリーな配達を提供します。ロード分離スイッチは、停電部品をライブ部品から分離し、故障した機器を隔離するか、メンテナンスを実行する明確なブレークポイントを作成するタイプの機器です。

お問い合わせを送信

製品説明

HGLシリーズのロード分離スイッチは、構造が切断器と類似しています（どちらも切断状態で見える切断点があります）が、回路を開閉するために使用できます。これは回路ブレーカーに似ています。

ただし、回路ブレーカーは任意の回路を制御できますが、ALOADブレークスイッチは荷重電流のオンまたはオフのスイッチのみ、または負荷電流をオフにすることができるため、通常の条件下での回路のスイッチとスイッチングにのみ使用され、短絡障害電流ではありません。ただし、その構造が損傷なしに短絡時間の断層電流を渡すことが必要です。

アーク消滅デバイスと負荷ブレイクスイッチの接触は、負荷電流を切断して接続するように設計されているため、ほとんどの場合、負荷ブレイクスイッチをヒューズとともに使用する必要があり、後者は短絡障害電流を切断する責任があります。

通常、荷重切断スイッチの開閉周波数と動作寿命は、通常、回路ブレーカーの寿命よりも高くなります。

1、高速度容量

HGL荷重切断切断スイッチは、高レベルの電流を処理するように設計されており、重い負荷条件下でも安全な切断を保証します。

2、堅牢な構造

耐久性のある材料で構築されたこれらのスイッチは、長期にわたるパフォーマンスを提供し、厳しい環境条件に耐えることができます。

3、コンパクトデザイン

HGLロードブレイク切断スイッチのコンパクトで人間工学に基づいた設計により、スペースが制約された環境でも簡単にインストールしてメンテナンスできます。

4、安全メカニズム

これらのスイッチは、アークの消火室や目に見えるブレークインジケーターなどの高度な安全機能を備えており、運用上の安全性を高めます。

5、安全性の強化

電気回路を切断する信頼できる手段を提供することにより、HGLの負荷破損切断スイッチは、電気事故や機器の損傷を防ぐのに役立ちます。

6、メンテナンス効率の向上

これらのスイッチは、電気機器を迅速かつ安全に分離し、メンテナンスを促進し、ダウンタイムを削減することができます。

7、汎用性

配電、産業機械、商業用電気設備など、幅広いアプリケーションに適しています。

8、標準のコンプライアンス

HGLロードブレイク切断スイッチは、国際的な安全とパフォーマンス基準を満たし、規制要件の遵守を確保します。

製品パラメーターの詳細

7. 63〜3150Aの電力および機械的特性

従来の加熱電流lth			63a	100a	160a	250a	400a	630A	1000A	1250A	1600a	2000a	2500a	3150a
定格断熱電圧UI（V）			750		800	1000
誘電強度（v）			3000			3500
評価された衝動に耐えられた衝動に耐えるuimp（kv）			6		8	12
定格作業電圧ue（v）			AC400、600
定格頻度			50Hz
Utlizationカテゴリ			AC-21、22、23
定格働く現在（a）	AC440V	AC-21	63	100	160	250	400	630	1000	1250	1600	2000	2500	3150
		AC-22	63	100	160	250	400	630	1000	1250	1600	2000	2500	3150
		AC-23	50	80	160	250	400	630	800	1000	1250	1250	2000	2500
	AC660V	AC-21	63	100	160	250	400	630	1000	1250	1600	2000	2500	3150
		AC-22	63	80	100	200	315	400	630	630	800	1000	1000	1250
		AC-23	40	63	63	125	200	250	250	400	500	/	/	/
定格容量（a）			10le
定格ブレイクイン容量（a）			8le
定格ショートカットを作成するCapacty KCM（KA）			1.7	1.7	12	17	30	40	70			70
1S短時間に現在のLCW（KA）に耐える			3	3	10	12	20	25	50			50
機械的生活（時間）			5000	5000	5000		3000		2000			1000
電気寿命（時間）			1000	1000	1000		600		300			/
操作トルク（N.M）			3.5	3.5	6.5	10	15		27			60
体重（kg）（ハンドルなし）		3p	0.32	0.39	0.88	1.6	3.8	4.2	10.5	10.5	16	31	31	42
体重（kg）（ハンドルなし）		4p	0.34	0.41	1.1	2	4.6	5	13	13	20	40	40	49

HGL Series Load Isolation Switch

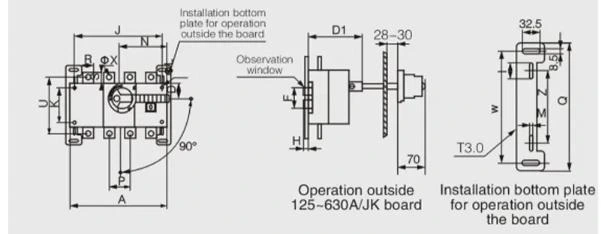

仕様。	ボトムボードの寸法
125〜630A	1	M	Z	W	Q
125a	55	5.5	85	190	218
160a	55	5.5	85	190	218
200a	55	5.5	85	190	218
250a	55	5.5	85	190	218
315a	60	6.5	130	240	270
400a	60	6.5	130	240	270
500a	60	6.5	130	240	270
630A	60	6.5	130	240	270

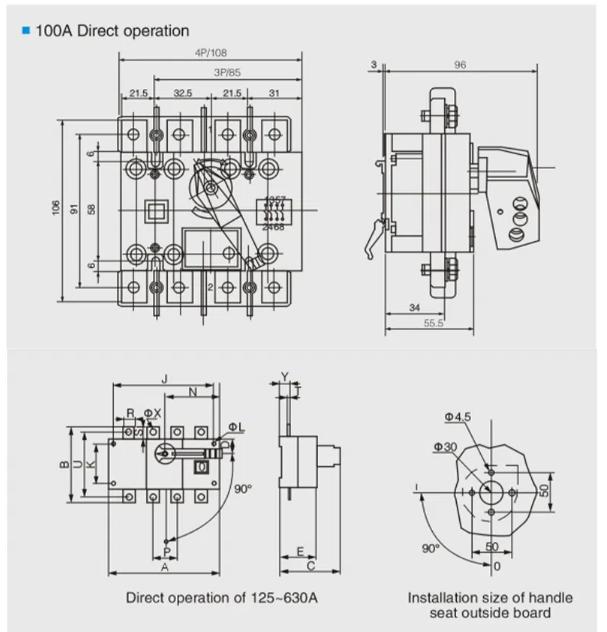

仕様。	全体的およびインストールディメンション
で	A	A1	B	C	D	D1	E	φl	J	J1	K	N	P	R	S	T	U	φx	Y	F	H
125a/3	140	50	135	116	27	92	71	5.5	120	120	65	85	36	20	235	3.5	85	9	24	52	10
125a/4	170	50	135	116	27	92	71	5.5	150	150	65	85	36	20	235	3.5	85	9	24	52	10
160a/3	140	50	135	116	27	92	71	5.5	120	120	65	85	36	20	235	3.5	85	9	24	52	10
160a/4	170	50	135	116	27	92	71	5.5	150	150	65	85	36	20	235	3.5	85	9	24	52	10
200a/3	180	60	170	128	35	104	83	5.5	160	160	90	115	50	25	290	3.5	110	11	25	79	13
200a/4	230	60	170	128	35	104	83	5.5	210	210	90	115	50	25	290	3.5	110	11	25	79	13
250a/3	180	60	170	128	35	104	83	5.5	160	160	90	115	50	25	290	3.5	110	11	25	79	13
250a/4	230	60	170	128	35	104	83	5.5	210	210	90	115	50	25	290	3.5	110	11	25	79	13
315a/3	230	85	240	169	50	133	113	7	210	210	140	145	65	30	400	5	160	11	36	100	24
315a/4	290	85	240	169	50	133	113	7	270	270	140	145	65	30	400	5	160	11	36	100	24
400a/3	230	85	240	169	50	133	113	7	210	210	140	145	65	30	400	5	160	11	36	100	24
400a/4	290	85	240	169	50	133	113	7	270	270	140	145	65	30	400	5	160	11	36	100	24
500A/3	230	85	260	169	50	133	113	7	210	210	140	145	65	40	400	6	160	12	36	100	24
500A/4	290	85	260	169	50	133	113	7	270	270	140	145	65	40	400	6	160	12	36	100	24
630A/3	230	85	260	169	50	133	113	7	210	210	140	145	65	40	400	6	160	12	36	100	24
630A/4	290	85	260	169	50	133	113	7	270	270	140	145	65	40	400	6	160	12	36	100	24
