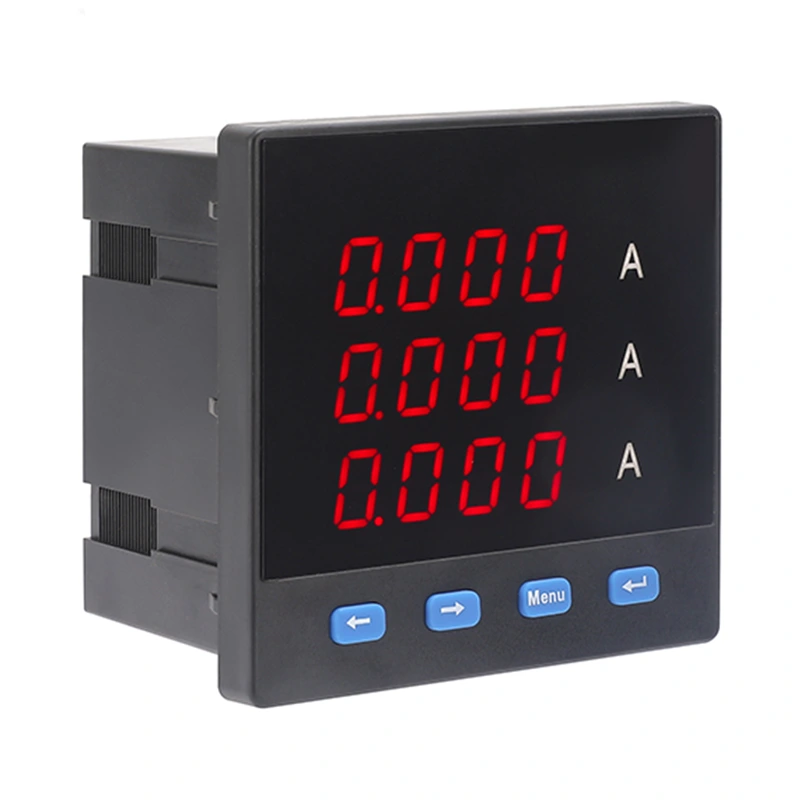

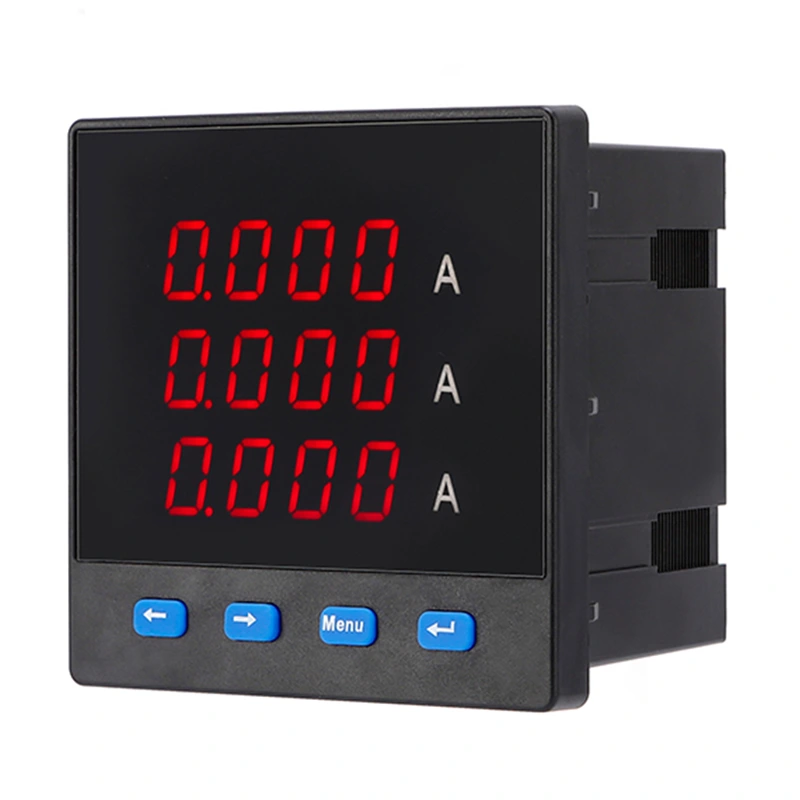

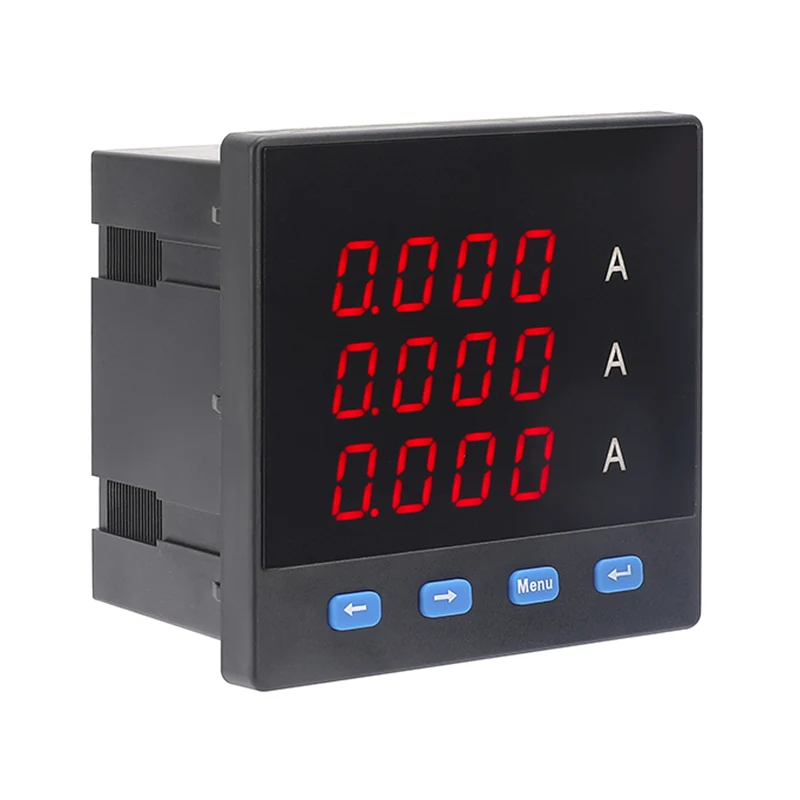

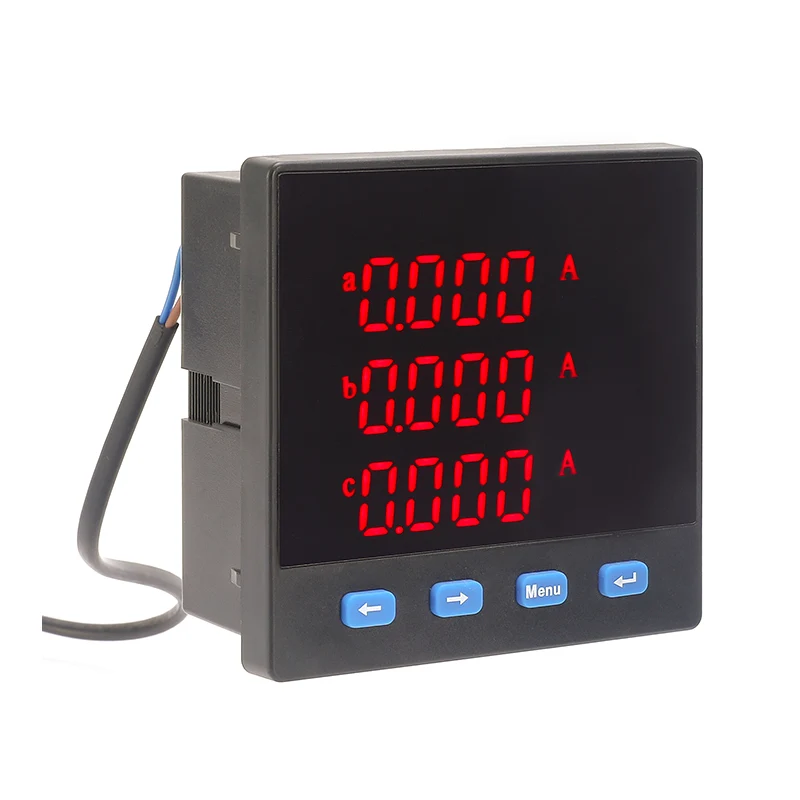

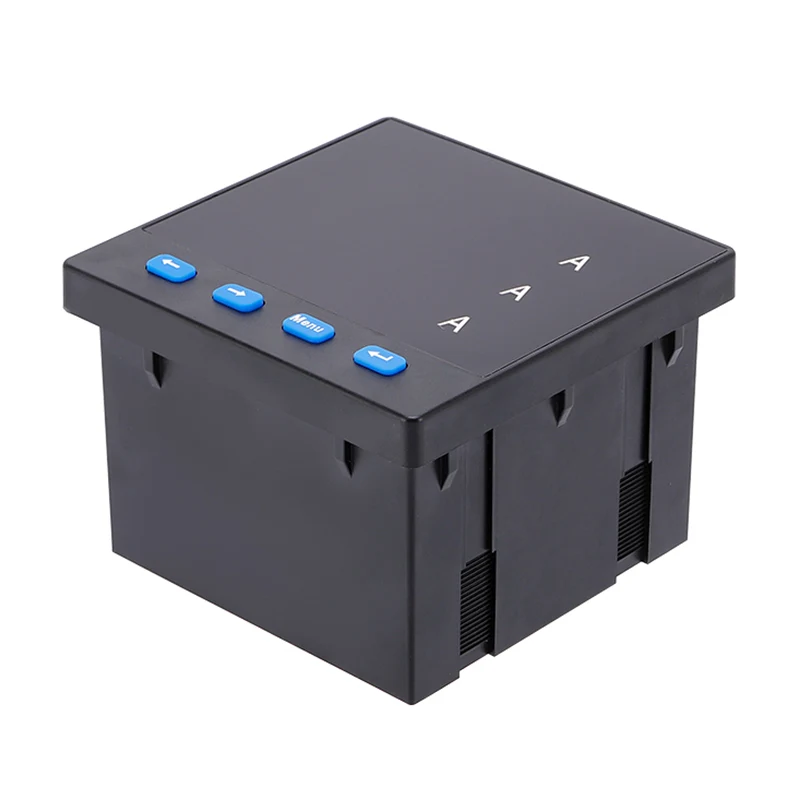

三相電流計

三相ammeterは、三相電力システムの電流を正確に測定および監視するための不可欠なツールです。これらのメーターは、各フェーズで現在の流れの正確な測定値を提供するように設計されており、産業および商業用電気システムの効率的かつ安全な運用を確保する上で重要な役割を果たします。

寸法のアウトラインと取り付けの寸法

テーブルインストールサイズ（mm）

一般的な技術データ

1。作業電源：AC220V±10％50/60Hz

2。消費電力：<1.5W

3。精度：RMS測定0.5％グレード

4。作業環境：-10°C〜50°C

5。ストレージ環境：-20°C〜75°C

6。断熱材：>5mΩ

ヘルプを表示します

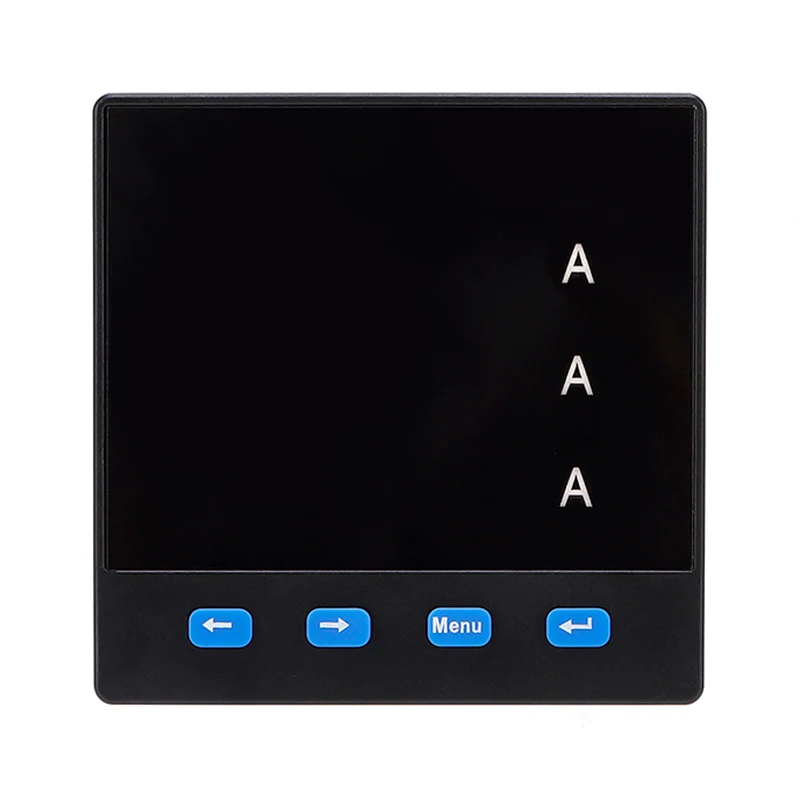

電流計表示モードの説明

•ディスプレイ値<10a、3つの小数が表示される場合、つまりx.xxx a

•10a≤display値<100aの場合、2つの小数が表示されます。

•100a≤display値<1000aの場合、1小数が表示されます。つまり、xxx.x a

•1000a≤displayed値<10000aの場合、小数は表示されません。

•値以上の10000Aを表示すると、KAインジケーターが点灯し、ディスプレイが表示されます：xx.xx ka

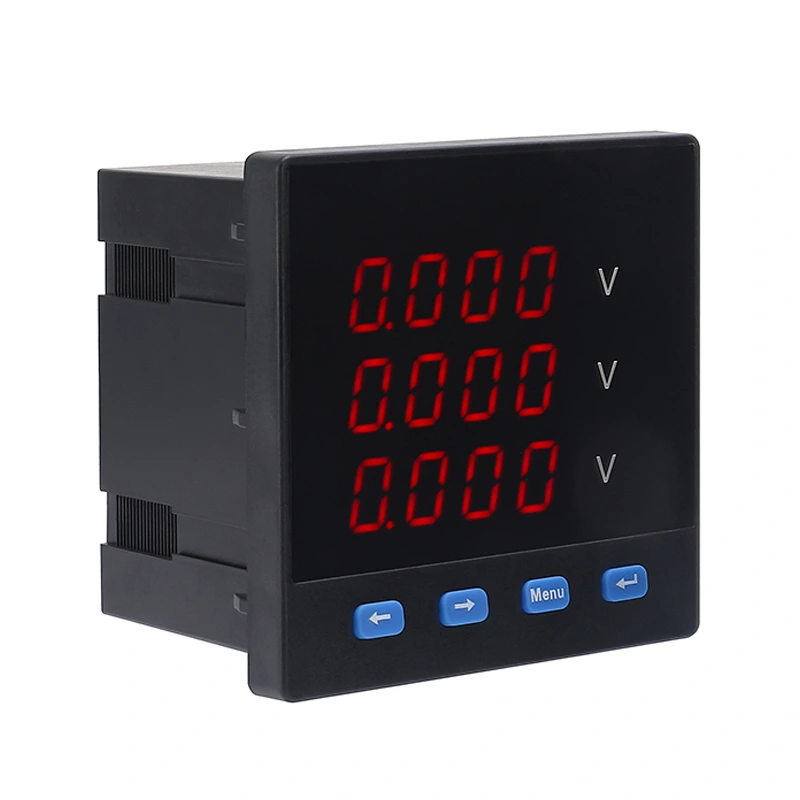

電圧計表示モードの説明

•ディスプレイ値<1KV、1テシマルが表示されます。つまり、xxx.x v

•1kv≤display値<10kvの場合、小数は表示されません。

•10kv≤display値<100kvの場合、Kaインジケーターが点灯し、ディスプレイが読み取ります：xx.xx kv

•100kV≤displayed値<1000kVの場合、KAインジケーターが点灯し、ディスプレイが表示されます：xxx.x kv

•値が1000kV以上に表示されると、KAインジケーターが点灯し、ディスプレイが表示されます：xxxx kv

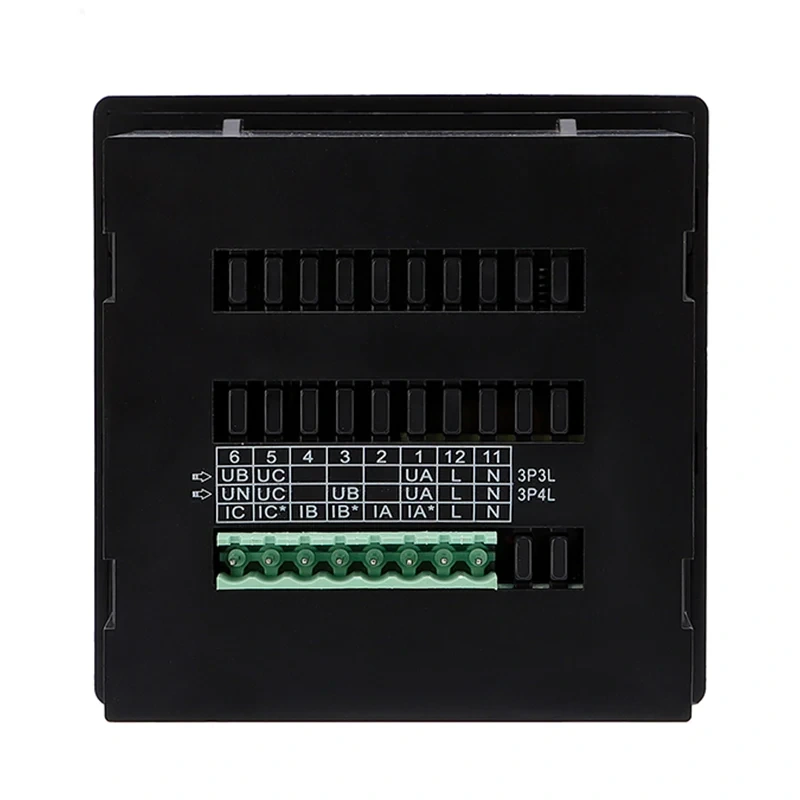

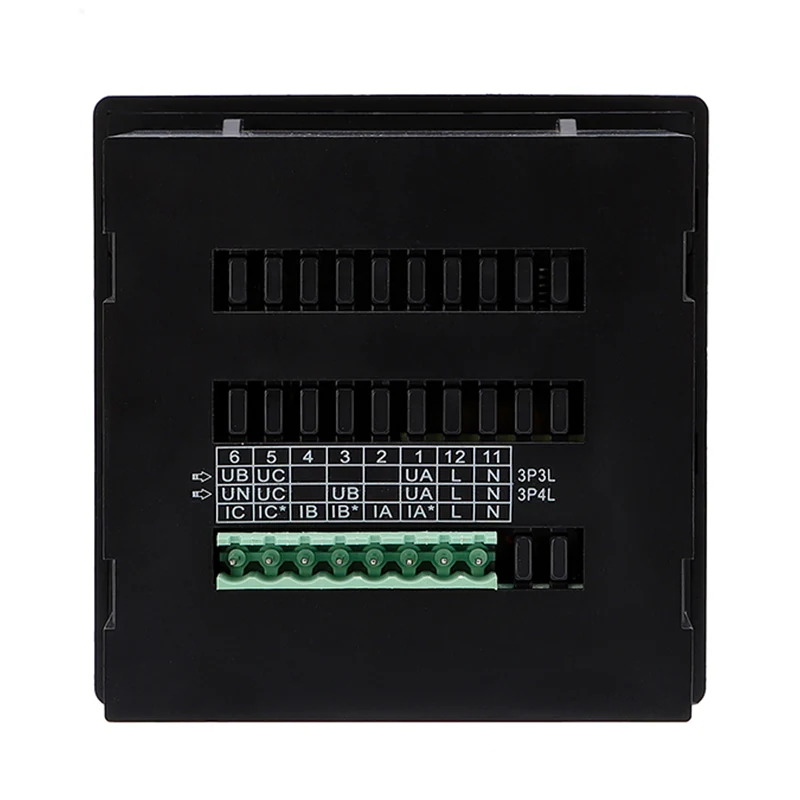

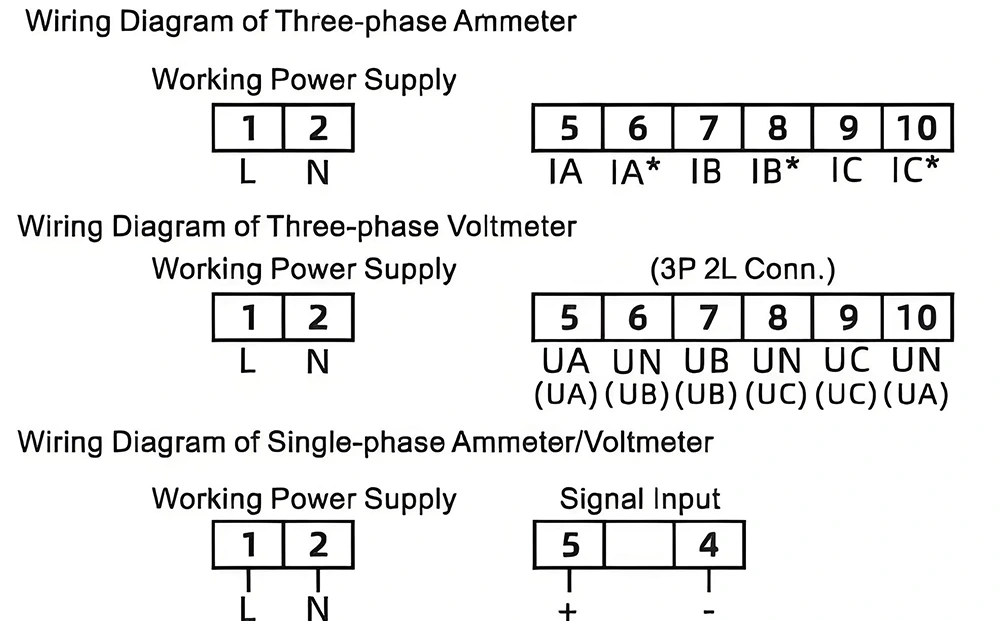

配線図

製品の詳細
