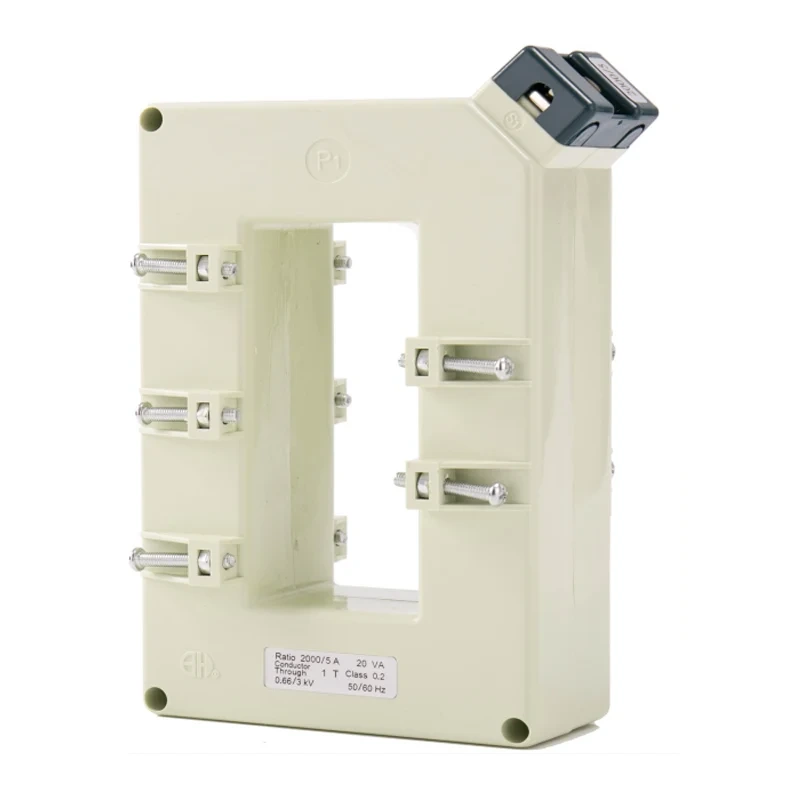

BH-0.66シリーズⅱ現在の変圧器は、監視および制御の目的で、高電流を正確に測定し、標準化された値に変換するように設計されています。高度なテクノロジーと精密エンジニアリングにより、これらの現在の変圧器は、さまざまな産業用途で信頼性の高いパフォーマンスと耐久性を提供します。
。 高精度：BH-0.66シリーズⅱ現在の変圧器は、高レベルの精度で正確な測定値を提供します。
。 幅広いアプリケーション：配電、エネルギー管理、機器の監視など、幅広い産業環境での使用に適しています。
。 簡単なインストール：既存のシステムへの簡単なインストールと統合のために設計され、ダウンタイムとメンテナンスコストが削減されます。
。 堅牢な構造：厳しい動作条件に耐えるように構築され、長期的なパフォーマンスの信頼性を確保します。
。 コンプライアンス：品質と安全に関する国際基準を満たし、業界の規制のコンプライアンスを確保します。
複数のバスバーとケーブルに適合する長方形（水平）ウィンドウ。主に機器と計量に使用され、ケーシング内のエポキシ樹脂で満たされています。広い比率の範囲で14サイズのサイズ。
要件。

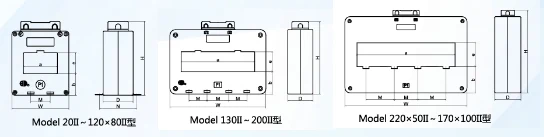

| モデル | カットライン寸法（mm） | wndow dimersion（mm） | インストラショナルディメンション（mm） | Instalational Method | |||||||
| W | H | D | b | a | e | M | N | ||||

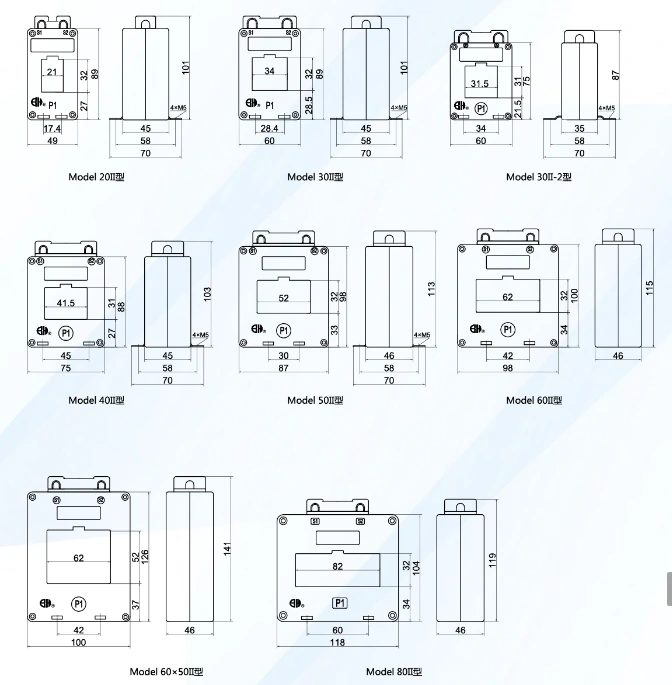

| 20ii | 49 | 101 | 45 | 27 | 21 | 32 | 17.4 | 58 | |||
| 30II | 60 | 101 | 45 | 28.5 | 34 | 32 | 28.4 | 58 | ae | ||
| 30II-2 | 60 | 87 | 35 | 21.5 | 31.5 | 31 | 34 | 58 | ae | ||
| 40ii | 75 | 103 | 45 | 27 | 41.5 | 31 | 45 | 58 | ae | ||
| 50ii | 87 | 113 | 46 | 33 | 52 | 32 | 30 | 58 | ae | ||
| 60ii | 98 | 115 | 46 | 34 | 62 | 32 | 42 | e f | |||
| 60x50ii | 100 | 141 | 46 | 37 | 62 | 52 | 42 | e f | |||
| 802 | 118 | 119 | 46 | 34 | 82 | 32 | 60 | e f | |||
| 80x50ii | 120 | 141 | 47 | 37 | 82 | 52 | 60 | e f | |||
| 80x70ii | 123 | 167 | 47 | 37 | 85 | 78 | 60 | e f | |||
| 100II | 140 | 127 | 48 | 38 | 102 | 32 | 60 | E f | |||
| 100x50ii | 142 | 149 | 47 | 39 | 102 | 54 | 80 | e f | |||
| 100x80ii | 145 | 183 | 50 | 40 | 105 | 88 | 80 | e f | |||
| 120x50ii | 167 | 151 | 49 | 40 | 122 | 53 | 80 | e f | |||
| 120x80ii | 170 | 186 | 50 | 42 | 125 | 88 | 80 | e f | |||
| 130ii | 176 | 133 | 46 | 41 | 135 | 36 | 33 | 40 | 33 | e f | |

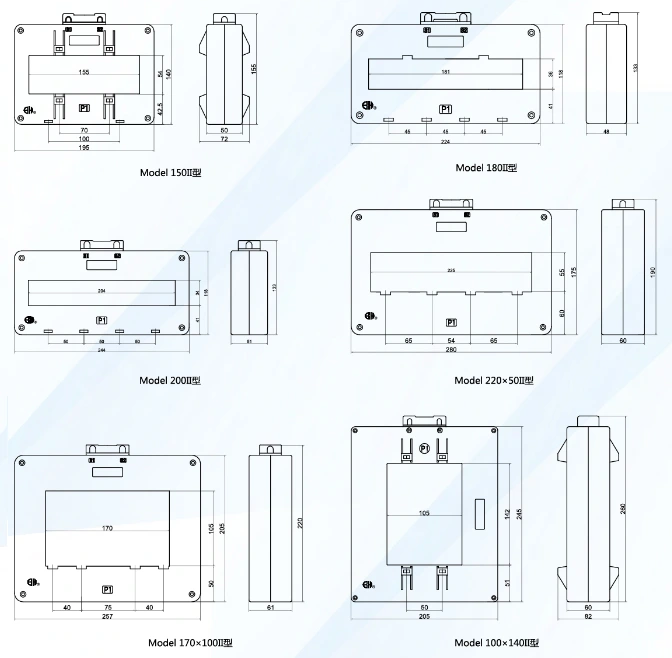

| 150ii | 195 | 155 | 50 | 42.5 | 155 | 54 | 100 | D | |||
| 180ii | 224 | 133 | 48 | 41 | 181 | 36 | 45 | 45 | 45 | E f | |
| 200ii | 244 | 133 | 51 | 41 | 204 | 34 | 50 | 50 | 50 | e f | |
| 220x50ii | 280 | 190 | 60 | 60 | 225 | 55 | 65 | 54 | 65 | E f | |
| 170x100ii | 257 | 220 | 61 | 50 | 170 | 105 | 40 | 75 | 40 | E f | |
| 100x140ii | 205 | 260 | 60 | 51 | 105 | 142 | 50 | D | |||
| モデル | 20ii | 30II | 30II-2 | 40ii | 50ii | 60ii | 60x50ii | 802 | |
| 最大ブッシャーサイズ/数量 | 20x10/1-2 | 30x10/1-2 | 30x10/1-2 | 40x10 / 1-2 | 50x10/1-2 | 60x10/1-2 | 60x10/2-3 | 80x10/1-2 | |
| 精度クラス | 0.5 1 | 0.5 1 | 0.5 1 | 0.2 0.5 1 | 02 0.5 | 0.2 0.5 | 0.2 0.5 | 0.2 0.5 | |
| 一次電流/セカンダリ 現在（a） |
定格負担（VA） | ||||||||
| 100 | 5 | 2.5 | 25 | 2.5 | 25 | ||||
| 125 | 2.5 | 25 | 2.5 | 2.5 | |||||
| 150 | 25 | 2.5 | 2.5 | 2.5 | 2.5 | ||||
| 200 | 5 | 5 | 5 | 5 | 5 | ||||
| 250 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 300 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
| 400 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
| 500 | 5 | 5 | 10 | 10 | 10 | 10 | 10 | ||
| 600 | 5 | 5 10 15 | 10 | 10 | 10 | 10 | |||
| 750（800） | 5 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | |||
| 1000 | 15 | 15 | 15 | 15 | 15 | ||||
| 1200（1250） | 20 | 20 | 20 | 20 | 20 | ||||
| 1500（1600） | 20 | 20 | 20 | 20 | |||||
| 2000 | 20 | 20 | 20 | ||||||
| 2500 | 30 | 30 | |||||||
