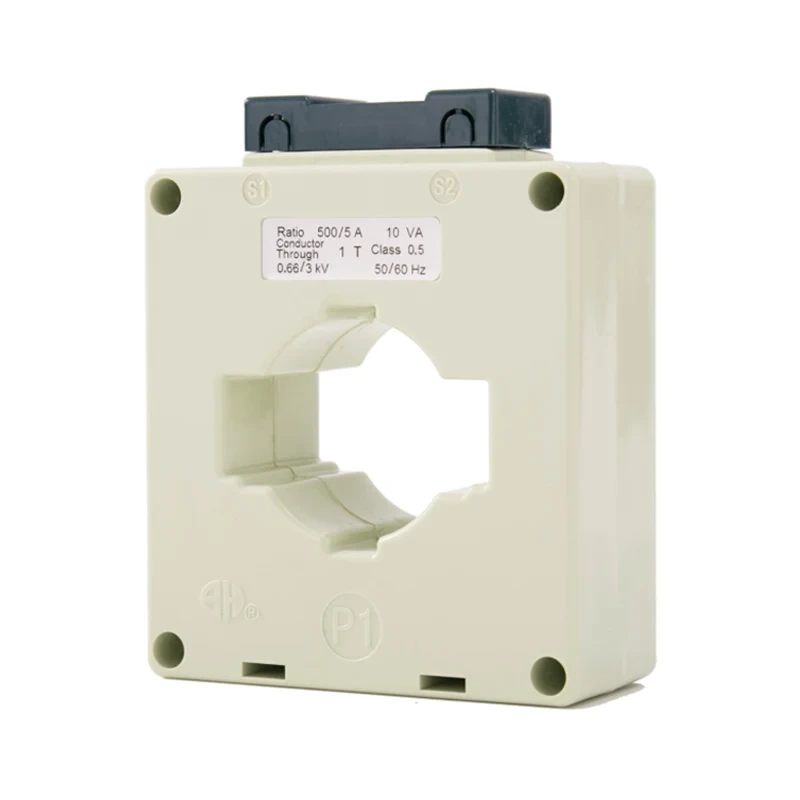

BH-0.66シリーズI電流変圧器は、さまざまな産業用途での電流の正確な測定と監視のために設計された精密機器です。これらの現在の変圧器は、高品質の材料と高度な技術で構築されており、信頼性の高いパフォーマンスと長期的な耐久性を確保しています。
。 高精度：BH-0.66シリーズI電流トランスは、現在の測定で高精度を提供し、精度が不可欠な重要なアプリケーションに適しています。
。 幅広いアプリケーション範囲：これらの現在の変圧器は、配電、エネルギー管理、機器の監視など、幅広い産業環境で使用できます。
。 コンパクトデザイン：BH-0.66シリーズI Current Transformersのコンパクトな設計により、パフォーマンスを損なうことなく、タイトなスペースに簡単に設置できます。
。 堅牢な構造：厳しい動作条件に耐えるように構築されたこれらの現在の変圧器は、困難な環境でも耐久性があり、信頼性があります。
。 簡単な統合：BH-0.66シリーズI Current Transformersは、既存の電気システムに簡単に統合できるように設計されており、プロジェクトの改造またはアップグレードに最適です。
バスバーと単一またはマルチスケーブルをフィットする段階窓を備えた長方形の形状。メインアプリケーションは、ケーシング内のエポキシ樹脂で満たされた計量と計装です。
|
モデル |

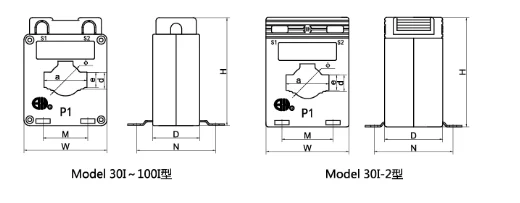

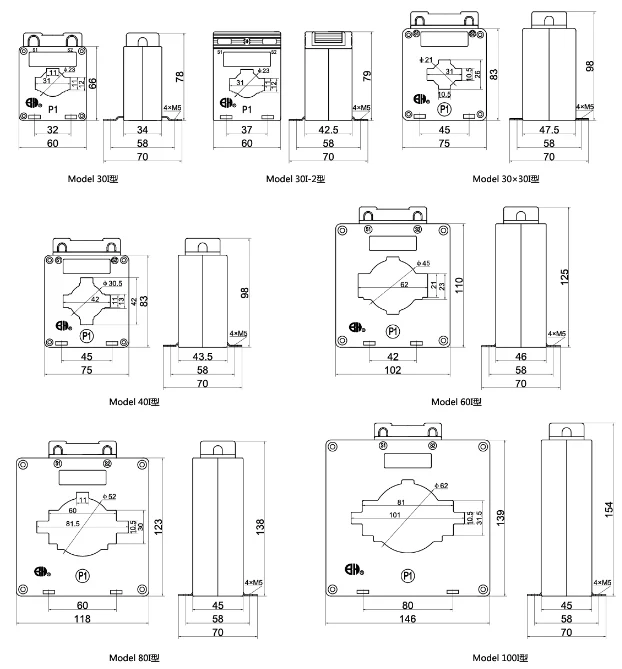

アウトラインディメンション（mm） | ウィンドウディメンション（mm） | インストールディメンション（mm） | インストール方法 | ||||||||
| W | H | D | a | e | d | Φ | A | B | ||||
| M | N | M | N | |||||||||
| 30I | 60 | 78 | 34 | 31 | 11 | 12 | 23 | 32 | 58 | 40 | 57 | a B C e |
| 30x30i | 75 | 98 | 47.5 | 31 | 10.5 | 21 | 45 | 58 | 52 | 66 | a なれ | |
| 40i | 75 | 98 | 43.5 | 42 | 11 | 13 | 30.5 | 45 | 58 | 52 | 66 | a b c e |
| 60i | 102 | 125 | 46 | 62 | 21 | 23 | 45 | 42 | 58 | 50 | 69 | a b c e |
| 80i | 118 | 138 | 45 | 81.5 | 10.5 | 30 | 52 | 60 | 58 | a b e | ||
| 100i | 146 | 154 | 45 | 101 | 10.5 | 31.5 | 62 | 80 | 58 | a b e | ||
| 30I-2 | 60 | 79.5 | 42.5 | 31 | 11 | 12 | 23 | 37 | 58 | 45 | 64 | a b e |
| モデル | 30I | 30x30i | 40i | 60i | 80i | 100i | 30I-2 | |
| ケーブルの直径 | φ23 | φ21 | φ30.5 | φ45 | φ52 | φ62 | φ23 | |
| 最大ブッシャーサイズ/数量 | 30x10/1 | 30x10/1 | 40x10 / 1 | 60x10/1 60x6/1-2 |
80x10/1 60x10/1-2 |
100x10/1 80x10/1-2 |
30x10/1 | |
| 精度クラス | 0.5 1 | 0.5 1 | 0.5 1 | 0.2 0.5 | 0.2 0.5 | 0.2 0.5 | 0.2秒 0.5 1 | |
| 一次電流/セカンダリ 現在（a） |
定格負担（VA） | |||||||
| 15 | 5 | 25（5） | 25（4） | 2.5（5） | ||||
| 20 | 25（4） | 25（3） | 2.5（4） | |||||
| 25 | 25（3） | 25（2） | 2.5（3） | |||||
| 30 | 25（3） | 25（2） | 2.5（3） | |||||
| 40 | 25（2） | 25（2） | 2.5（2） | |||||
| 50 | 25（2） | 2.5 | 2.5（2） | |||||
| 60 | 25（2） | 2.5 | 2.5（2） | 2.5 | ||||
| 75 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 100 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 150 | 2.5 | 5 10 | 5 | 25 | 2.5 | |||
| 200 | 5 | 10 15 | 5 | 5 | 5 | |||
| 250 | 5 | 15 20 | 5 | 5 | 5 | |||
| 300 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 400 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 500 | 10 | 5 10 | 10 | |||||
| 600 | 10 | 5 10 | 5 10 | |||||
| 750（800） | 10 | 5 10 | 5 10 | 5 10 | ||||
| 1000 | 15 20 | 15 20 | 15 20 | |||||
| 1200（1250） | 20 | 20 | 20 | |||||
| 1500 | 20 | 20 | 20 | |||||
| 2000 | 20 | 20 | 20 | |||||
| 2500 | 30 | 30 | ||||||
| 3000 | 30 | |||||||
