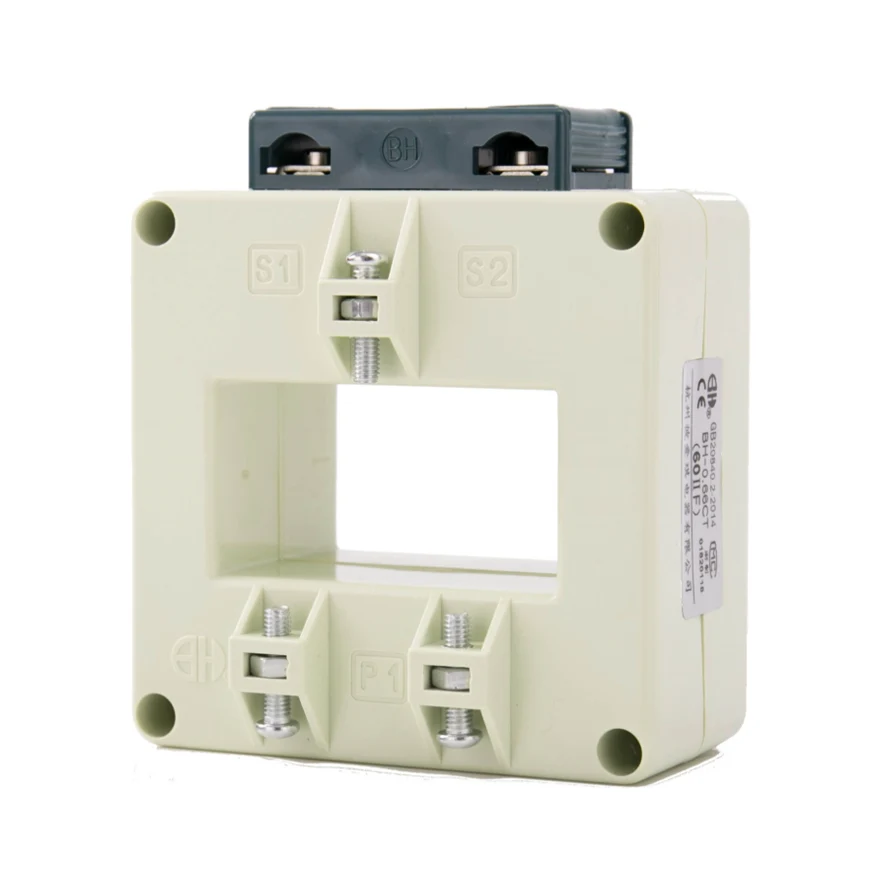

BH-0.66シリーズF電流変圧器は、さまざまな産業用途での電流の正確な測定と監視のために設計された精密機器です。これらの現在の変圧器は、高品質の材料と高度な技術で構築されており、信頼性の高いパフォーマンスと長期的な耐久性を確保しています。
。高精度：BH-0.66シリーズF電流変圧器は、現在の測定において高精度を提供し、精度が不可欠な重要なアプリケーションに適しています。
.wide範囲：これらの現在の変圧器は幅広い測定範囲を備えているため、電流レベルが異なる多様な電気システムで使用できます。
.Compact設計：BH-0.66シリーズF Current Transformerのコンパクトで軽量設計により、既存のシステムに簡単にインストールして統合できます。
.excellentパフォーマンス：優れた線形性と低位相角度エラーにより、これらの電流トランスは、さまざまな動作条件下で一貫した信頼性の高いパフォーマンスを提供します。
.Safety Standards：BH-0.66シリーズF現在の変圧器は、国際的な安全基準に準拠しており、産業環境での安全な運用を確保しています。
特許取得済みの製品。ケーブルとバスバーの両方のFlip-Openキャップ。
シリーズIとIIの両方の機能を組み合わせて改善しました。

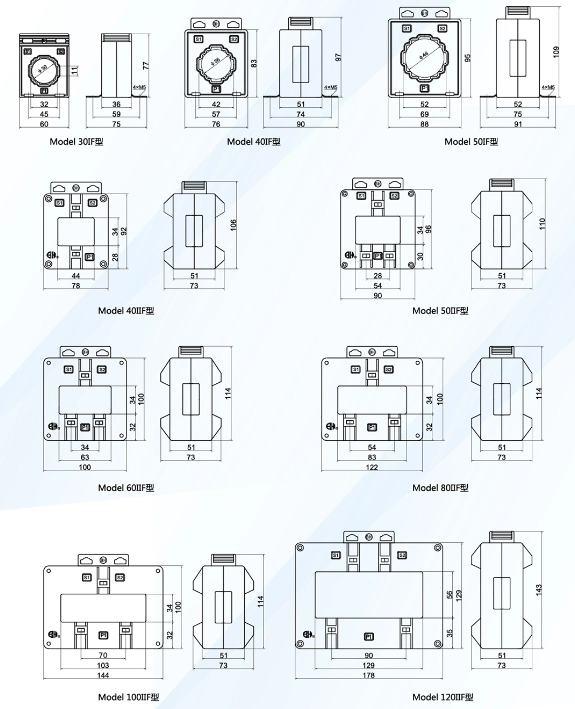

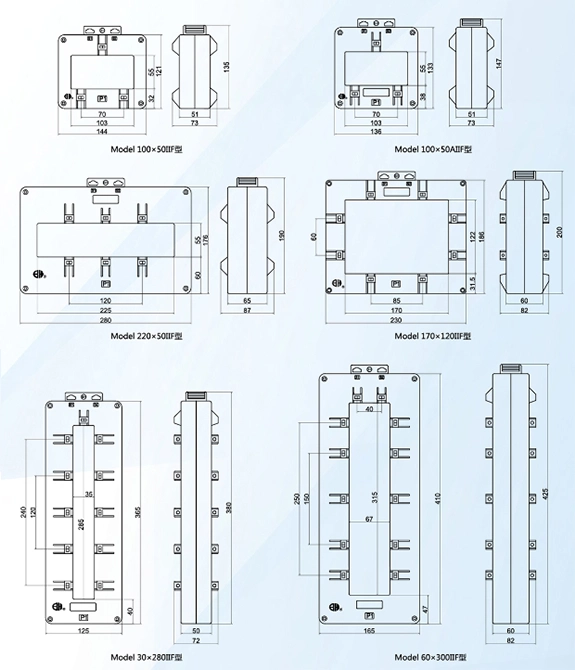

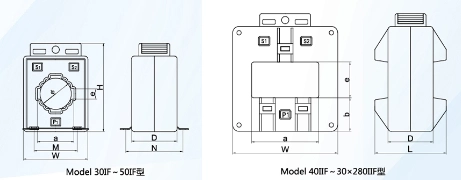

| モデル | アウトラインディメンション（mm） | ウィンドウディメンション（mm） | Instalrional Dimension（mm） | インストールメス | |||||||||
| W | H | b | D | L | a | e | Φ | A | B | ||||
| M | N | M | N | ||||||||||
| 30IF | 60 | 77 | 36 | 32 | 11 | 30 | 37 | 57 | 45 | 59 | a g | ||
| 401f | 76 | 97 | 51 | 42 | 12 | 36 | 57 | 74 | B e g | ||||
| 50IF | 88 | 109 | 52 | 51 | 13 | 46 | 69 | 75 | B e g | ||||
| 40iif | 78 | 106 | 28 | 51 | 73 | 44 | 34 | D | |||||
| 50iif | 90 | 110 | 30 | 51 | 73 | 54 | 34 | D | |||||
| 60iif | 100 | 114 | 32 | 51 | 73 | 63 | 34 | D | |||||
| 80iif | 122 | 114 | 32 | 51 | 73 | 83 | 34 | D | |||||
| 100iif | 144 | 114 | 32 | 51 | 73 | 103 | 34 | D | |||||
| 120iif | 178 | 143 | 35 | 51 | 73 | 129 | 56 | D | |||||
| 100x50iif | 144 | 135 | 32 | 51 | 73 | 103 | 55 | D | |||||
| 100x50Aiif | 136 | 147 | 38 | 51 | 73 | 103 | 55 | D | |||||
| 220x50iif | 280 | 190 | 60 | 65 | 87 | 225 | 55 | D | |||||
| 170x120iif | 230 | 200 | 31.5 | 60 | 82 | 170 | 122 | D | |||||
| 60x300iif | 165 | 425 | 47 | 60 | 82 | 67 | 315 | D | |||||
| 30x280iif | 125 | 380 | 40 | 50 | 72 | 35 | 285 | D | |||||
| モデル | 30IF | 40IF | 50IF | 40iif | 50iif | 60iif | 80iif | 100iif | |
| ケーブルの直径 | φ30 | φ36 | φ46 | ||||||
| 最大ブッシャーサイズ/数量 | 30x10/1 | 40x10 / 1 | 50x10/1 | 40x10 / 1-2 | 50x10/1-2 | 60x10/1-2 | 80x10/1-2 | 100x10/1-2 | |
| 精度クラス | 0.5 1 | 0.5 1 | 0.2 0.5 | 0.2 0.5 | 02 0.5 | 0.2 0.5 | 0.2 0.5 | 0.2 0.5 | |
| 一次電流/セカンダリ 現在（a） |
定格負担（VA） | ||||||||
| 15 | 5 | 25（5） | 2.5（5） | ||||||
| 20 | 2.5（4） | 2.5（4） | |||||||
| 25 | 25（3） | 2.5（3） | |||||||
| 30 | 25（3） | 2.5（3） | |||||||
| 40 | 25（2） | 2.5（2） | |||||||
| 50 | 25（2） | 2.5（2） | |||||||
| 60 | 25（2） | 2.5（2） | |||||||
| 75 | 2.5 | 2.5 | |||||||
| 100 | 2.5 | 2.5 | |||||||
| 150 | 25 | 2.5 | |||||||
| 200 | 5 | 5 | 5 | 5 | |||||
| 250 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 300 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 400 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | ||
| 500 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| 600 | 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | ||
| 750（800） | 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | ||
| 1000 | 15 | 15 | 15 | 15 | 15 | 15 | |||
| 1200（1250） | 20 | 20 | 20 | 20 | 20 | 20 | |||
| 1500（1600） | 20 | 20 | 20 | 20 | 20 | ||||
| 2000 | 20 | 20 | 20 | ||||||
| 2500 | 30 | 30 | |||||||
| 3000 | 30 | ||||||||
