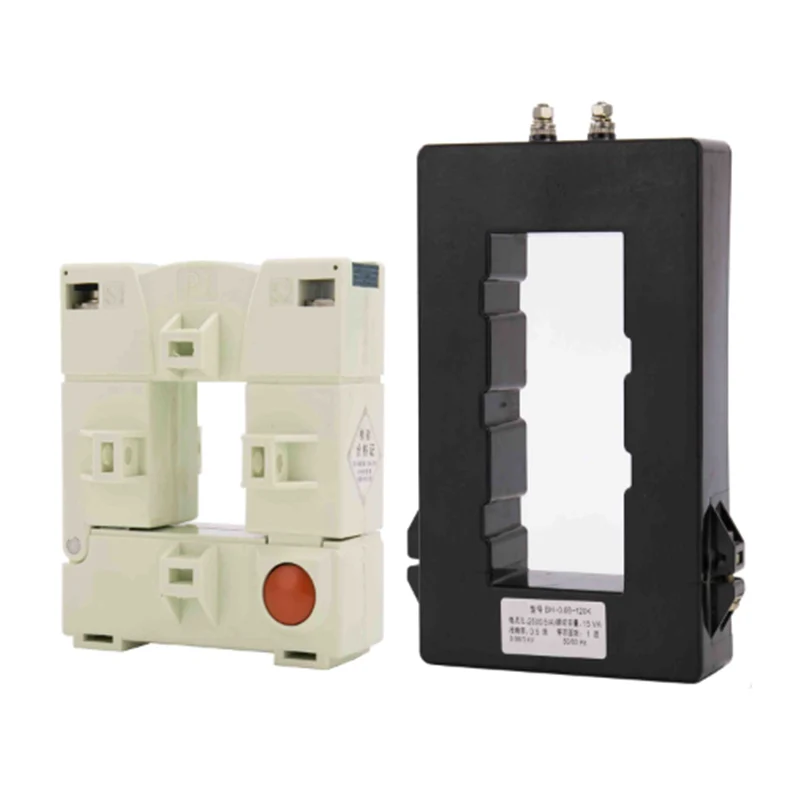

BH- 0.66シリーズK電流トランス

BH-0.66シリーズK電流トランスは、CTのスプリットコアタイプです。主にケーブルまたはバスバーのアプリケーション、および現在の測定と監視に使用されます。スプリットコア設計により、接続されている回路を切断することなく、開閉、インストール、閉じることができます。注：CTの設置中は、CTの損傷や人身傷害や事故を避けるために、CTの設置中にオープンサーキットの二次巻線は厳密に禁止されていることに留意してください。

お問い合わせを送信

製品説明

BH- 0.66シリーズK電流変圧器オープンタイプの電流トランスは、主にケーブルまたはバスバーで使用され、電流の測定と監視として使用され、電源の状況で組み立てられています。

注：現在の変圧器への損傷を避け、機器や人身傷害の事故を避けるために、現在の変圧器のアセンブリ、2つを開いています。

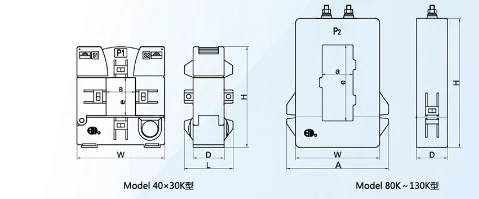

仕様と寸法

モデル	アウトラインディメンション（mm）						ウィンドウディメンション（mm）
モデル	A	W	B	H	D	L	a	e
40x30k		99		114	35	55	33	43
80k	117	95	143	158	35	35	35	85
120k	142	120	190	205	38		55	125
130k	147	125	202	214	42		55	138

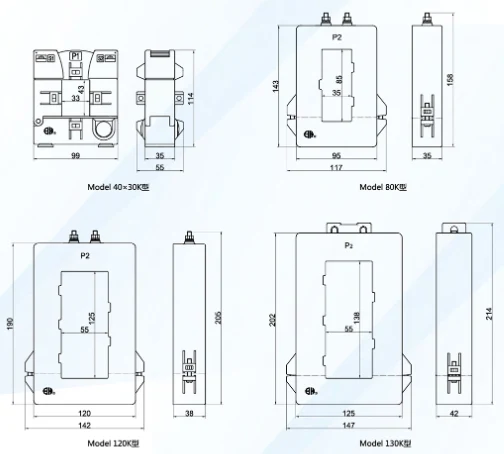

図

技術的なパラメーター

モデル		40x30k	80k	120k	130k
精度クラス		0.5 1	0.5 1 2	0.5 1	0.5 1
一次電流/セカンダリ現在（a）		（VA）定格負担（VA）
200	5（1）	25	25
250		25	25
300		25	25
400		2.5 5	25
500		2.5 5	2.5 5
600		2.5 5	2.5 5
750		5 10	2.5 5	5 10	5 10
800		5 10	5 5	5 10	5 10
1000		5 10	5 10	10 15	10 15
1200			5 10	10 15	10 15
1500			10 15	10 15	10 15
2000			15	15 20	15 20
2500				15 20	15 20
3000				15 20	15 20
4000				20 30	20 30
5000				20 30	20 30

開口部の選択

セクション（M㎡）の数コアワイヤ		16	25	35	50	70	95	120	150	185	240
1コア	VV	10.7	125	14.0	153	17.1	19.4	21.1	25.0	25.4	28.3
1コア	YJV	97	11.4	125	141	16.2	18.3	20.2	223	24.8	27.9
2cores	VV	18.5	220	191	219	24.5	28.1	30.5	33.9	37.3
2cores	YJV	17.9	21.3	23.6	26.7	310	35.1	39.0	433	48.2	54.3
3cores	VV	19.6	233	222	25.6	28.9	33.9	36.1	41.6		50.7
3cores	YJV	18.9	226	25.1	28.5	33.2	37.6	41.8	46.4	517	58.3
4cores （3+1）	VV	21.5	25.6	25.6	30.0	33.6	38.6	42.4	48.5	428	55.4
4cores （3+1）	YJV	20.6	24.8	27.6	316	36.8	41.8	46.5	516	57.6	64.8
4cores	VV	21.0	24.6	24.9	281	32.6	37.9	40.4	44.6	49.3	55.6
4cores	YJV	22.4	272	30.5	35.0	40.8	46.4	51.7	57.4	64.1	723
